优点
快速、温和干燥
通过大面积导热板实现最优化的热传导
借助经过检测的安全方案，实现安全工作
也可以选择带真空泵和泵室的模块化完整系统进行订购
重要特性
温度范围：环境温度 + 9 °C ~ + 220 °C
控制器可数字化显示压力和温度
受程序控制的干燥监控装置，可在过程结束时自动通风
通过 USB 可读取内部数据记录器、开放格式的测量值

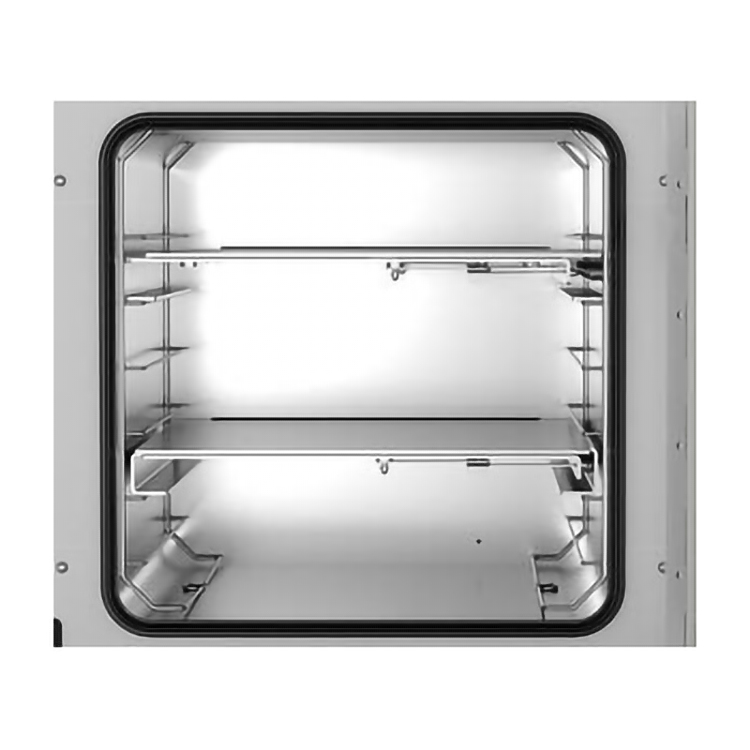

1个铝制扩展架，可定制定位
惰性气体接口
DN 16接入口——用于接入外部测量装置

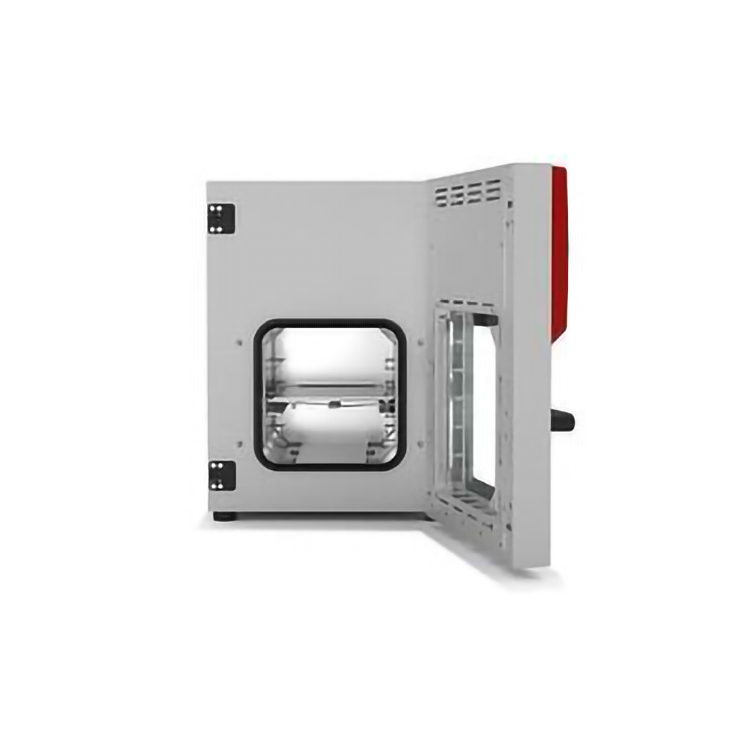

带有弹簧片的防冲击安全玻璃面板
可选配内部照明装置的大型观察窗
计算机接口：以太网
2 个开关输出 24 V DC（最大 0.4 A）
可选设备
触摸屏控制器——最重要工艺参数的图形显示
搁架——根据具体测试要求，选择铝制或不锈钢搁架
压力和温度信号的模拟输出端——用于外部监测和工艺参数评估，可选择集成到现场系统中
通用通风——选择使用空气或惰性气体的不同通风方式
DN 40接入口——用于接入外部测量装置
多功能管理软件APT-COM——管理、采集和记录设备参数
服务——全面的服务，可确保设备正常运行
技术数据
| 名称 | VD056-230V¹ | VD056UL-120V¹ |
| 选购型号 | 标准 | 标准 |
| 物品编码 | 9630-0002 | 9630-0006 |
| 一般数据 | ||
| Serie | VD | VD |
| 温度性能数据 | ||
| 加热时间 到 100 °C [min] | 80 | 80 |
| 温度偏差 在 100 °C [± K] | 1.2 | 1.2 |
| 温度波动度 [± K] | 0.1 | 0.1 |
| 温度范围 超过室内温度 +10 °C 至 [°C] | 220 | 220 |
| 温度范围 超过室内温度 +9 °C 至 [°C] | 220 | 220 |
| 真空数据 | ||
| 泄漏率 [bar/h] | 0.01 | 0.01 |
| 电气数据 | ||
| 电源频率 [Hz] | 50/60 | 50/60 |
| 相位（额定电压） | 1~ | 1~ |
| 设备保险装置 [A] | 8 | 16 |
| 额定功率 [kW] | 1.4 | 1.4 |
| 额定电压 [V] | 200…230 | 100…120 |
| 连接件 | ||
| 带小法兰的测试孔 [DN mm] | 16 | 16 |
| 带小法兰的真空接口 [DN mm] | 16 | 16 |
| 用于过压密封结构的压缩空气接口 [NW] | 5 | 5 |
| 空气/惰性气体通用接口，带流量限制器 (RP*)3/8 | 3/8 | 3/8 |
| 不包括加装件和连接件的外壳尺寸 | ||
| 净宽度 [mm] | 638 | 638 |
| 净深度 [mm] | 461 | 461 |
| 净高度 [mm] | 815 | 815 |
| 内部尺寸 | ||
| 宽度 [mm] | 400 | 400 |
| 深度 [mm] | 343 | 343 |
| 高度 [mm] | 400 | 400 |
| 测量 | ||
| 内部容积 [L] | 55 | 55 |
| 壁距 侧面 [mm] | 70 | 70 |
| 壁距 后部 [mm] | 100 | 100 |
| 最大总负载 [kg] | 60 | 60 |
| 每个隔板的最大负载 [kg] | 20 | 20 |
| 观察窗宽度 [mm] | 420 | 420 |
| 观察窗高度 [mm] | 420 | 420 |
| 设备净重（空载） [kg] | 95 | 101 |
| 门的数量 | ||
| 外门 | 1 | 1 |
| 与环境相关的数据 | ||
| 声压等级 [dB(A)] | 40 | 40 |
| 固件 | ||
| 隔板数量（小时/最大） | 1/5 | 1/5 |
选购件与配件，针对 VD 56
| 名称 | 描述 | 物品编码 |
| WLAN 套件 | 该套件包含一个客户端桥接器。BINDER 设备可通过以太网接口与 APT-COM4、LIMS 或客户专用软件进行无线连接。这是当设备安放地点无现场以太网时的一种替代解决方案。此套件必须由客户 IT 部门在安全的网络中进行安装和配置。 | 8500-0164 |
| 中性清洗剂 | 浓缩，用于温和地去除污物残留；填充量 1 kg | 1002-0016 |
| 内部照明 | 门左右两侧的 LED 灯带 | 8612-0005 |
| 压力校准证书 | 一个指定值的压力显示校准，含证书 | 8012-0440 |

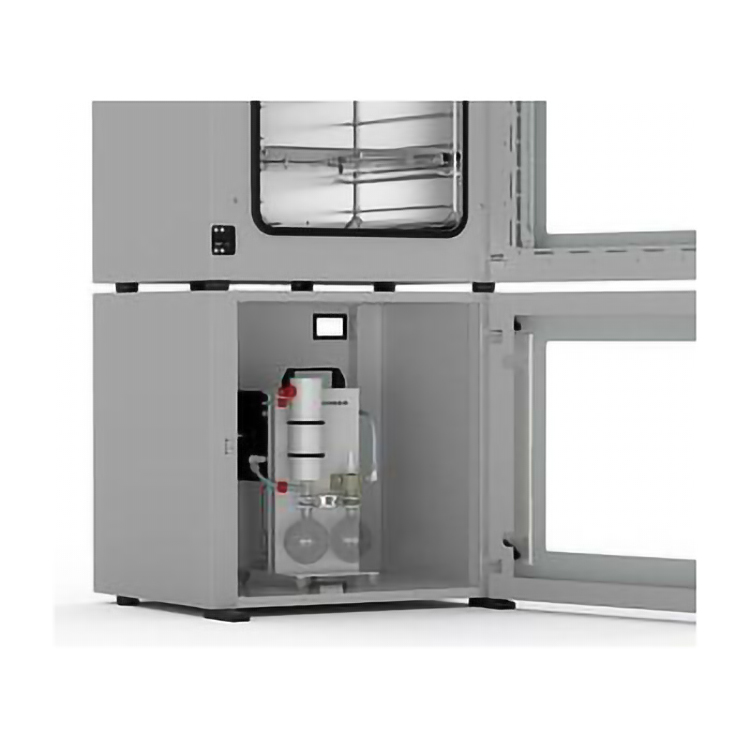

| 带 VAP 1真空泵的泵柜 | 用于放置真空泵的泵柜，带可切换电源的插座。化学隔膜泵，额定抽吸能力为 2.0 m³/h，最终压力 7 mbar 可选型号 230 V / 50-60 Hz | 8012-1959 |
用于放置真空泵的泵柜，带可切换电源的插座。化学隔膜泵，额定抽吸能力为 2.0 m³/h，最终压力 7 mbar 可选型号 120 V / 50-60 Hz | 8012-1962 | |
| 带 VAP 2真空泵的泵柜 | 用于放置真空泵的泵柜，带可切换电源的插座。化学隔膜泵，额定抽吸能力为 4.0 m³/h，最终压力 1,8 mbar 可选型号 120 V / 50-60 Hz | 8012-1968 |
用于放置真空泵的泵柜，带可切换电源的插座。化学隔膜泵，额定抽吸能力为 4.0 m³/h，最终压力 1,8 mbar 可选型号 230 V / 50-60 Hz | 8012-1965 | |
| 扩展支架 | 铝 | 8009-1030 |
| 不锈钢 | 8009-1092 | |
| 不锈钢扩展支架，代替标准铝扩展支架，含校准 | 8612-0012 | |
| 校准证书扩展 | 针对温度，用于在有效空间中心针对其他检测温度增加测量 | 8012-1127 |
| 样品温度测量 | 借助灵活的 Pt 100 传感器和样品温度显示 | 8612-0006 |
| 模拟输出 4-20 mA | 针对温度值（输出不可调） | 8612-0004 |
| 温度校准证书 | 针对在指定的检测温度下在有效空间中心的测量 | 8012-1145 |
| 含证书的空间温度测量，在指定的检测温度下的 9 个测量点 | 8012-0916 | |
| 含证书的空间温度测量，在指定的检测温度下的 15-18 个测量点 | 8012-0919 | |
| 真空泵 VAP 1 | 化学隔膜泵，额定抽吸能力为 2.0 m³/h，最终压力 7 mbar 可选型号 230 V / 50-60 Hz | 5013-0217 |
化学隔膜泵，额定抽吸能力为 2.0 m³/h，最终压力 7 mbar 可选型号 120 V / 50-60 Hz | 5013-0223 | |
| 真空泵 VAP 2 | 化学隔膜泵，额定抽吸能力为 4.0 m³/h，最终压力 1,8 mbar 可选型号 230 V / 50-60 Hz | 5013-0218 |
化学隔膜泵，额定抽吸能力为 4.0 m³/h，最终压力 1,8 mbar 可选型号 120 V / 50-60 Hz | 5013-0219 | |
| 真空泵接口套件 | 用于真空泵 VAP1、VAP2；由铝质夹紧圈、通用定心环、带橡胶软管软管嘴 (2.5 m) 和 2 个软管箍的小法兰组成 | 8012-1995 |
| 触摸屏控制器 | 大屏幕，操作直观，同时显示关键性工艺参数的实际值和设定值。此外，也可以对工艺参数进行基于时间的图形评估。 | 8612-0015 |
| 认证资料 | IQ/OQ 文件 - 针对由客户进行的验证的辅助资料，由下列内容组成：IQ/OQ 检查表，包括校准说明书和完整的设备文档；参数：根据不同的设备，含有温度、CO₂、O₂、压力等参数。 数字版采用 PDF 格式 | 7057-0001 |
IQ/OQ/PQ 文件 - 针对由客户进行的验证的辅助资料，根据客户要求，为认证文件夹 IQ/OQ 扩展章节 PQ；参数：根据不同的设备，含有温度、CO₂、O₂ 或压力等参数。 数字版采用 PDF 格式 | 7057-0005 | |
IQ/OQ/PQ 文件 - 针对由客户进行的验证的辅助资料，根据客户要求，为认证文件夹 IQ/OQ 扩展章节 PQ；参数：根据不同的设备，含有温度、CO₂、O₂ 或压力等参数。 打印版保存在文件夹中 | 7007-0005 | |
IQ/OQ 文件 - 针对由客户进行的验证的辅助资料，由下列内容组成：IQ/OQ 检查表，包括校准说明书和完整的设备文档；参数：根据不同的设备，含有温度、CO₂、O₂、压力等参数。 打印版保存在文件夹中 | 7007-0001 | |
| 通用接入口 | 额外的DN40带小法兰通用接入孔额外的通用接入孔，小法兰 DN 40 带盲法兰，用于在腔室内对传感器或电源线进行定位。 | 8612-0003 |
