HM8C型称重传感器可满足0.5t～5t量程范围内的测量。
合金钢材料，全密封焊接，防油、防水、耐腐蚀，可适用于各种环境。
单剪切梁结构设计，安装使用方便灵活。适用于电子平台秤、料斗秤等各类电子称重设备。
安全防爆型产品，可用于恶劣环境及危险性场合。
特 性
量程：0.5t～5t
高精度
合金钢材料
体积小巧，外型美观
技术指标
| 额定载荷 | t | 0. 5/1/1.5/2/2.5/3/5 | ||||
| 精度 | C1 | C2 | C3 | A5M | B10M | |
| 最大检定分度数 | n max | 1000 | 2000 | 3000 | 5000 | 10000 |
最小检定分度值 | v min | Emax/3000 | Emax/5000 | E max/10000 | Emax/15000 | Emax/10000 |
| 综合误差 | (%FS) | ≤±0.050 | ≤±0.030 | ≤±0.020 | ≤±0.026 | ≤±0.050 |
| 蠕变 | (%FS/30min) | ≤±0.038 | ≤±0.024 | ≤±0.016 | ≤±0.017 | ≤±0.040 |
| 温度对输出灵敏度的影响 | (%FS/10℃) | ≤±0.028 | ≤±0.017 | ≤±0.011 | ≤±0.013 | ≤±0.040 |
| 温度对零点输出的影响 | (%FS/10℃) | ≤±0.047 | ≤±0.023 | ≤±0.015 | ≤±0.014 | ≤±0.020 |
| 输出灵敏度 | (mv/v) | 2.0±0.004 | ||||
| 输入阻抗 | (Ω) | 350±3.5 | ||||
| 输出阻抗 | (Ω) | 351±2 | ||||
| 绝缘阻抗 | (MΩ) | ≥5000(50VDC) | ||||
| 零点输出 | (%FS) | 1.5 | ||||
| 温度补偿范围 | (℃) | -10～+40 | ||||
| 允许使用温度范围 | (℃) | -35～+70 | ||||
| 推荐激励电压 | (V) | 5～12(DC) | ||||
| 最大激励电压 | (V) | 18(DC) | ||||
| 安全过载范围 | (%FS) | 150 | ||||
| 极限过载范围 | (%FS) | 300 | ||||

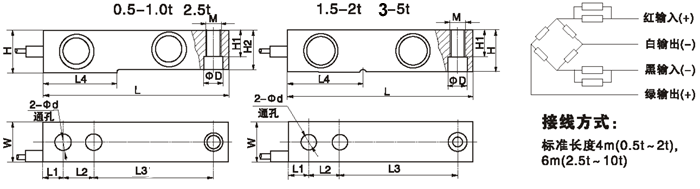

外形尺寸mm(inch)
| 量程(t) | L | L1 | L2 | L3 | L4 |
| 0.5 | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 53.7 (2.11) |
| 1.0 | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 53.7 (2.11) |
| 1.5～2 | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 54.2 (2.13) |
| 2.5 | 171.5 (6.75) | 19.1 (0.75) | 38.1 (1.5) | 95.3 (3.45) | 76.2 (3.0) |
| 3～5 | 171.5 (6.75) | 19.1 (0.75) | 38.1 (1.5) | 95.3 (3.45) | 77.2 (3.04) |
| 量程(t) | H | H1 | H2 | W | D | d | M |
| 0.5 | 31.8 (1.25) | 15.8 (0.62) | 26 1.02 | 31.8 (1.25) | 13.5 (0.53) | 13.5 (0.53) | M12 |
| 1.0 | 31.8 (1.25) | 15.8 (0.62) | 28 (1.1) | 31.8 (1.25) | 13.5 (0.53) | 13.5 (0.53) | M12 |
| 1.5～2 | 31.8 (1.25) | 15.8 (0.62) | / | 31.8 (1.25) | 13.5 (0.53) | 13.5 (0.53) | M12 |
| 2.5 | 38.1 (1.5) | 18.8 (0.74) | 34 1.34 | 38.1 (1.5) | 19.8 (0.78) | 19.8 (0.78) | M18×1.5 |
| 3～5 | 38.1 (1.5) | 18.8 (0.74) | / | 38.1 (1.5) | 19.8 (0.78) | 19.8 (0.78) | M18×1.5 |
