不锈钢材料(BM14C);合金钢材料,镀镍(HM14C);单柱式结构,焊接密封,压向承载。
防护等级IP68
防雷击可达一万伏,适用于汽车衡、平台秤、料斗秤及各类电子称重设备。
技术指标
额定载荷 | t | 0.5/1/2/3/5/10/20/25/30/40/50 | |
精度 | C3 | C4 | |
认证 | OIML R60 C3 | OIML R60 C4 | |
最大检定分度数 | n max | 3000 | 4000 |
最小检定分度值 | v min | Emax/10000 | Emax/14000 |
综合误差 | (%FS) | ≤±0.020 | ≤±0.018 |
蠕变 | (%FS/30min) | ≤±0.016 | ≤±0.012 |
温度对输出灵敏度的影响 | (%FS/10℃) | ≤±0.011 | ≤±0.009 |
温度对零点输出的影响 | (%FS/10℃) | ≤±0.015 | ≤±0.010 |
输出灵敏度 | (mv/v) | 2.0±0.002 | |
输入阻抗 | (Ω) | 700±7 | |
输出阻抗 | (Ω) | 703±4 | |
绝缘阻抗 | (MΩ) | ≥5000(50VDC) | |
零点输出 | (%FS) | ≤±1.0 | |
温度补偿范围 | (℃) | -10~+40 | |
允许使用温度范围 | (℃) | -35~+70 | |
推荐激励电压 | (V) | 5~12(DC) | |
最大激励电压 | (V) | 18(DC) | |
安全过载范围 | (%FS) | 150 | |
极限过载范围 | (%FS) | 300 | |
四角误差 | 0.02%加载值/100mm | ||
ATEX等级(可选) | II 1G Ex ia II 1C T4 II 1D Ex iaD20 T73℃ | II 3G Ex nL II C T4 | |
注:HM14C精度为C3,无PTB认证;不含0.5/1/2/3/5t量程 |

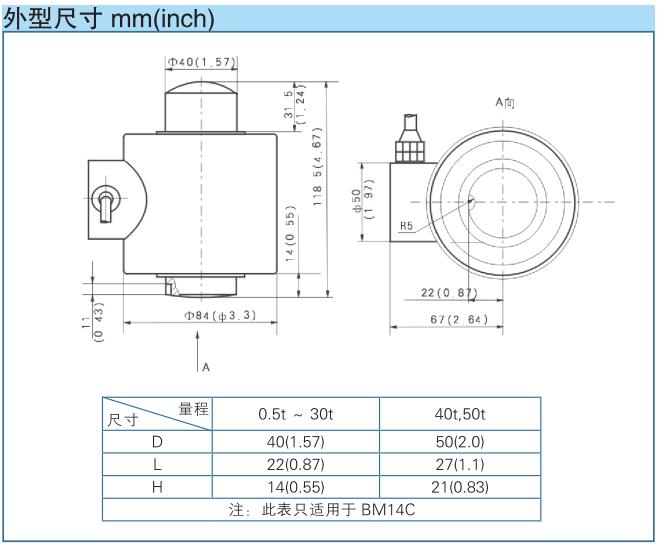

外形尺寸mm(inch)
